注塑成型工艺的填充阶段怎么理解？

    填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。

高速填充：高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。l

低速填充：热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

   塑料加工厂一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。

塑料制品的优点有哪些？

1、加工特性好塑料可以根据使用要求加工成多种形状的产品，且加工工艺简单，宜于采用机械化大规模生产。2、质轻塑料的密度在0.8-2.2g/cm3之间，一般只有钢的1/3-1/4，铝的1/2，混凝土的1/3，与木材相近。用于装饰装修工程，可以减轻施工强度和降低建筑物的自重。3、比强度大塑料的比强度远高于水泥混凝土，接近甚至超

塑料注塑变形的解决方案

操作：注塑生产完成后把产品放入指定的位置，规范操作。产品设计：改变产品厚度设计，要保证壁厚能承受产品的变形力，或做预变形校队正的结构设计来改善翘曲现象。材料：1、检查塑料干燥程度及含水量； 2、检查塑料成型收缩效率，比较材料供应商建议值与实际收缩量之差异，或在模具

注塑塑料产品有气泡的缺陷定义

注塑件塑料制品加工有气泡是指产品的壁厚中心处由于冷却较慢，表面迅速冷却和收缩将物料牵引拉扯，从而使成型时体积收缩不均而产生了空洞;另外原料受热分解时产生的水分和空气也会形成产品内部的气泡。 这种缺陷通常的表现是在成品内部包含许多很微小的气泡，也会伴随银纹发生。对于

注塑加工的保压阶段是什么？

注塑加工厂家保 压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固

影响注塑产品磁铁断裂的因素原因

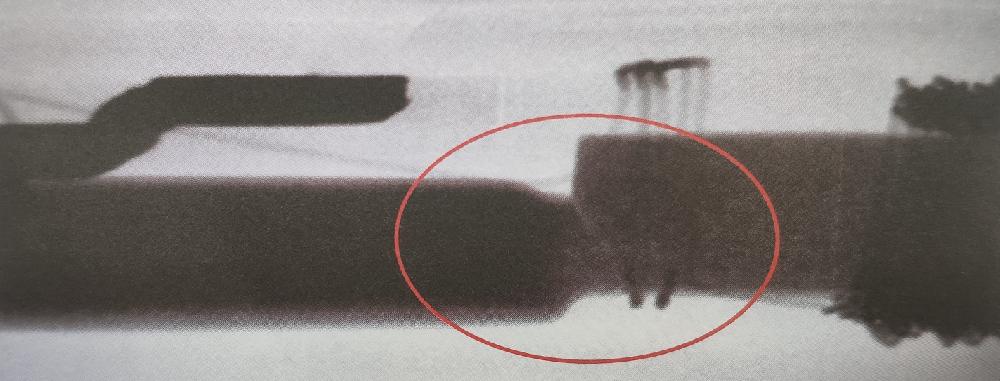

如上图所示：为磁铁断裂的图片；我们在塑料制品加工注塑成型时；首先要保证在成型前磁铁是完整的。磁铁断裂主要是受到外力的作用造成的，所以在成型时，注射压力对于磁铁断裂影响最大，从各方面的因素考虑都是基于如何降低注射压力。比如降低保压压力、升高材料温度、加快流动性，都是最终降低
